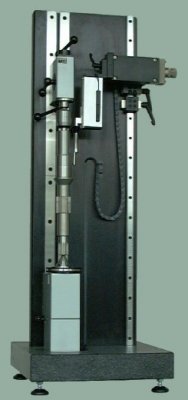

LMT 导程测量系统

    导程结构是密封轴在加工过程中进给方向上产生的微小的类似螺纹的结构。目前只有奔驰公司对此参数进行检测。导程测量解决的是轴的密封表面问题。此设备对导致漏油的不良导程结构进行测量和检查。符合Mercedes-Bens MBN 31007-7标准。

技术参数
测量头
l   测量范围[µm]：± 250
l   分辨率[nm]：max. 10
l   触针半径[µm]：2
旋转台
l   旋转角[°]：360
l   最小梯度分辨率[°]：0.01
驱动装置（触针自动剥离）
l   X 轴向[mm]：20
l    Z 轴向[mm]：4
系统
l   规格 高 x 宽 x 深[mm]：1100x400x400
l   重量[kg]：approx. 70
l   电源[V,Hz]：180–260, 50/60
l   温度范围[°C]：15 – 30
l   湿度范围[%]：85

应用案例

l   圆柱型杆轴密封区的检测

l   密封性能的检查检测

l   结构的检测和评估

产品特点

l   专为检测车间地面而设计

l   可以检测到最小的 导程 结构

l   纵向的工件夹具，更加节约空间

l   工件自动旋转

l   电动化的测量头

l   自动对测得的数值进行评估

l   可以精确计算所有与导程的相关参数

l   摆动自动补偿装置
