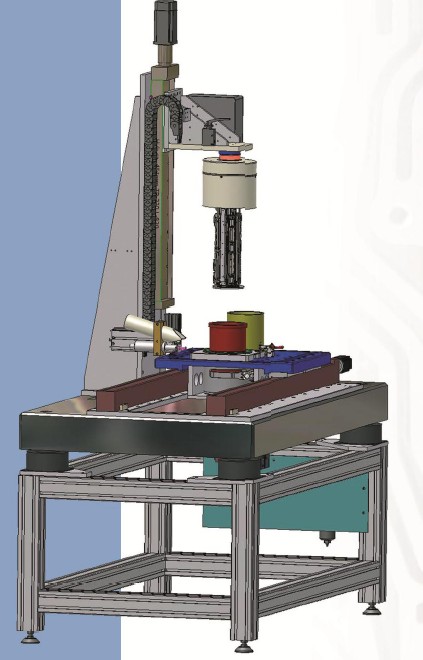

在线测量系统

触针读取

读取头有着独特的浓缩形式，高切断频率，可以快速扫描表面。

测量头有3个小型的驱动装置，每个上面都有读取头，3个驱动装置以120度角被安装。这些可以由普通的发动机从径直方向被挪动，并且可以直接挤压汽缸壁。在读取头的下方有个抽气孔，可以从物体表面吹去加工碎片。

独立驱动装置可以用扣型夹子改变。驱动装置是一个无滑动测量，使得驱动装置处于基准面。基准面测量系统由斜面导板组成，在触针前后以两个点在工件上方摆动悬浮。读取头测量与基准面相应的工件表面。可以产生小的测量回路。

技术参数

读取头类型 ：智能微型无打滑

方向：任意角度

范围[μm] ：500或由要求决定。

分辨率[bit] ：24

测量不确定度[%] ：<0.5

触针缩回：软件控制

信号转换：视觉化

信号输出：数字化

内存：读取特定的数据

触针：快速交换部件

触针半径[μm] ：2/5

触针角度[°] ：90

操作温度[℃] ：+5到+65

驱动装置：浓缩设计

数据：精确平稳

抽样长度[mm] ：12.5/25

杼轴悬挂 2点支撑

非常小的测量回路

读取头易于更换

PC测量板

16个读取头同时可控

应用

·           汽缸壁表面检测

·           研磨结果的评估

特征

·           无接触，快速，自动检测汽缸壁

·           扫描及预览模式

·           扫描仪的机动下降及定位。

·           适用于通用的气缸尺寸。

·           用于气孔好肥清洁区域定义的可选性软件评估及研磨结构评估。

·           数据以各种形式输出，例如QDAS，Excel，ASCII。

优点

·           检测表面缺陷

·           高质量图像记录，表面结构的节省。

·           设备被置于缸膛外侧，整个汽缸壁可以被扫描，而不会在气缸的上部存在盲区。
