表面涂层综合性能评价试验机（MSE微粒喷浆冲蚀法）

微粒喷浆冲蚀MSE方法

使用恒定的固体微粒对材料表面进行冲蚀，材料磨损量随表面强度而改变。MSE试验机将磨损量的变化转换成磨损率，来评估和对比各种材料表面强度。

适用范围：涂层、镀层、镀膜

l   涂层强度 （可检测多级涂层强度数值化）

l   复合涂层厚度（可分层检测多涂层）

l   涂层间、涂层与基体结合力

l   通过对膜的检测。评价镀膜工艺性能

l   涂层均匀度


表面涂层综合性能评价试验机（MSE微粒喷浆冲蚀法）的特点

2、MSE是市场上唯一的可以评估坚硬涂层的试验机，对坚硬涂层具有高分辨能力，可对多种坚硬涂层进行评估，如TiN，DLC（类金刚石镀膜），CBN（立方氮化硼）和金刚石等，填补了现在各种试验机不能评估坚硬涂层的空白。

3、MSE也是唯一的可对多涂层进行精确评估的试验机。

4、MSE微粒碰撞产生的磨损是纳米级的，可在不破坏基体材料的情况下，对薄膜涂层进行评估。结合对碰撞微粒的精确控制，具有很好的重复性。

5、MSE评估分析时间短。浆体的高速喷射使得产生1μm的磨损深度只需几秒时间，Si晶片约3s，蓝宝石约75s，TiN薄膜约350s，DLC约8000s。

产品应用(所有具有表面涂层材料筛选、研究的应用领域)
1、涂层和硬涂层材料的研发
● 切削工具和研磨工具的寿命预测，可与元素分析，划痕测试等设备联用。
● 硬涂层薄膜材料的研发。
● 坚硬新材料的研发领域，用于尖端技术（飞机或火箭）的坚硬材料和耐高温材料等。
● 薄膜制造工艺研发领域，不同的生产工艺导致薄膜质量差异，MSE使用磨损率对薄膜细微差异进行评估。
● 烧结材料制造工艺研发领域，在试制阶段及时进行材料的物理和力学特性评估。

2、制造领域
● 制造设备质量波动检测
● 间接设备维护，时常进行产品检验对改进和保持产品质量非常重要的。
● 质量保证

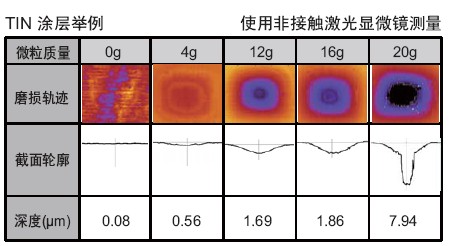

表面涂层综合性能评价试验机（MSE微粒喷浆冲蚀法）的示例

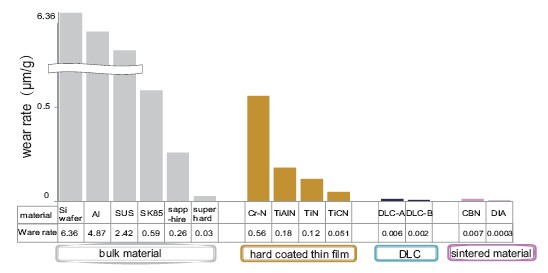

 表面涂层综合性能评价试验机（MSE微粒喷浆冲蚀法）各种材料的摩损率等级

MSE测量的技术参数
